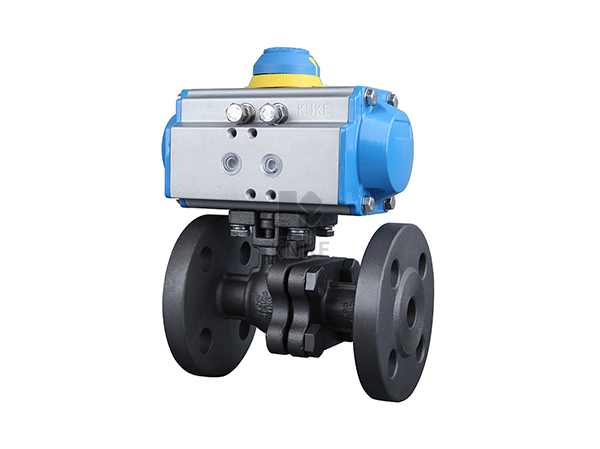

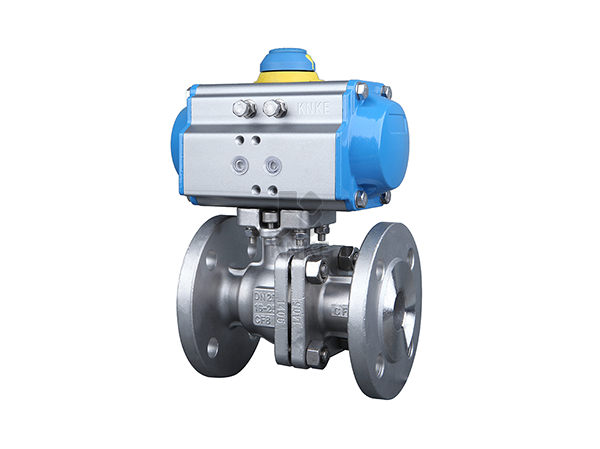

氣動法蘭球閥，Imported pneumatic flange ball valve，是由科恩科KNKE氣動執行器和各種標準，各種材質，各種壓力等級的法蘭球閥組合的氣控閥門。通過裝配電磁閥、限位開關、過濾器、定位器等氣動配件，可以遠程端控制閥門的快速開關及調節，在各行業中使用廣泛并備受好評。

氣動執行器為齒輪齒條式雙活塞設計，作用形式分為雙作用（氣源失效保持原位）和單作用（氣源失效復位），產品全面符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等國際標準，最高工作壓力可達10bar，標準行程為90°，可以±5°角調節度，執行器的缸體及密封件，可按客戶實際要求選擇防腐、高溫、低溫等場合應用材料。

氣動法蘭球閥連接簡單、結構緊湊、重量輕、阻力小，通常用于密封要求嚴格的場合，除可控制氣體、液體、蒸汽介質外，還適于控制污水和含有纖維性雜質的介質。

進口氣動法蘭球閥產品特點

1. 流體阻力小，其阻力系數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

氣動法蘭球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/p>

進口氣動法蘭球閥結構特點

1.氣動執行器：采用新型KPAT系列氣動執行器，其結構獲得國家實用新型專利有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，采用撥叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）；詳細參數請參考本公司KPAT系列和AW系列執行器樣本。

2.殼體結構：球閥的閥體根據需要及實際工況條件的不同殼設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用于埋地使用。

3.獨特的閥座密封結構：浮動式球閥采用唇形彈性密封圈結構設計，其結構獲得國家使用新型專利更能保證密封的可靠性及使用壽命，對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期使用的可靠密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。

固定式球閥根據壓力大小、介質性質及密封要求的不同而選擇球前密封結構、球密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材質。

4.阻塞與排泄：當閥門處于關閉狀態時，上下流側的閥座是液體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。

5.自動泄壓結構：當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推理推動閥座而自動泄壓，從而確保閥體的安全。

6.閥桿的可靠密封：閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增大而增大，故能確保閥桿的可靠密封，而且，當閥

門異常升壓時，閥桿不會噴出。

7.防火結構：根據工況及用戶的需要，球閥可以設計為防火結構。球閥的耐火設計執行API 6D及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災進一步擴大。

8.防靜電結構：當操作閥門時，由于球體和閥座之間的摩擦，會產生靜電電荷并積聚在球體上，為防止產生靜電火花，特在閥門上設置防靜電導出裝置，將積聚在球體上的電荷導出。

9.全通徑結構及縮徑結構：為滿足不同客戶的不同需要，科恩科KNKE公司球閥產品有全通徑及全縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致，便于管理清掃，而縮徑系列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥1/7左右，故縮徑系列球閥的應用前景較為廣泛。

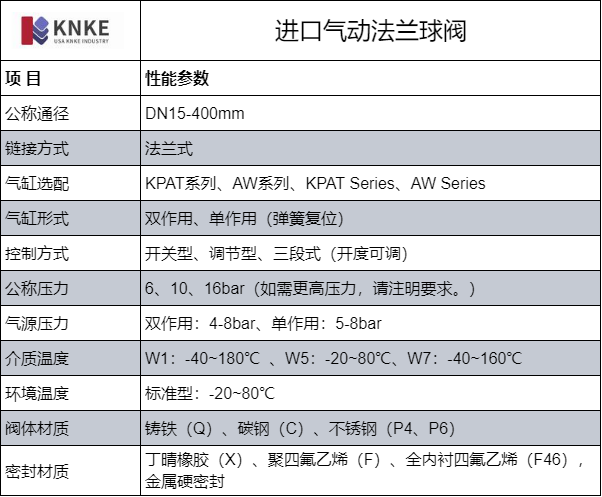

進口氣動法蘭球閥型號規格性能參數
